이 펑션은 핸드오버 변화 요청 및/또는 타겟 셀에서의 파라미터 재선택을 가능하게 한다. 소스 셀 또는 타겟 셀 내에서 이동성 구성(mobility configuration)을 변경할 필요가 있는 경우, 로드 밸런싱을 시작한 소스 셀은 추정한다. 만약 수정이 필요하면, 소스 셀은 타겟 셀을 향하여 mobility negotiation procedure을 시작한다.
소스 셀은 타겟 셀에게 새로운 mobility setting을 알리고 변경 원인(예: 로드 밸런싱 관련 요청)을 제공한다. 제안된 변경은 핸드오버 트리거의 현재 값과 새로운 값 사이의 차이(델타)의 수단으로 표현된다. 핸드오버 트리거는 셀이 핸드오버 준비 절차를 초기화하는 임계값에 해당하는 셀 특정 오프셋이다. 셀 재선택 구성(cell reselection configuration)은 HO 세팅의 변화를 반영하기 위해 수정될 수 있다. 타겟 셀은 소스 셀의 정보에 응답한다. HO 트리거 파라미터에 대한 허용 델타 범위(allowed delta range)는 실패 응답 메시지에 포함될 수 있다. 소스 셀은 계획된 이동성 설정(mobility setting) 변경을 실행하기 전에 응답을 고려해야 한다.
HO 및/또는 재선택 매개 변수에 대한 모든 자동 변경은 OAM에서 허용하는 범위 내에 있어야 한다.
만약 단말이 tdd-UL-DL-ConfigurationCommon을 제공 받으면, 단말은 tdd-UL-DL-ConfigurationCommon에 의해 지시된 바와 같이 다수의 슬롯에 걸쳐 슬롯당 슬롯 포맷을 설정한다.
만약 단말이 추가적으로 tdd-UL-DL-ConfigurationDedicated를 제공 받dmaus, 파라미터 tdd-UL-DL-ConfigurationDedicated는 tdd-UL-DL-ConfigurationCommon에서 제공하는 슬롯들에 대해 슬롯당 플렉서블 심볼만 재정의한다.
slotIndex에 의해 제공되는 인덱스에 상응하는 각각의 슬랏에 대해, 단말은 해당 심볼에 의해 제공되는 포맷을 적용한다. 단말은 tdd-UL-DL-ConfigurationCommon이 각각 다운링크 또는 업링크로 지시한 심볼에 대해 tdd-UL-DL-ConfigurationDedicated의 지시를 기대하지 않는다.
표준에는 모든 경우를 고려하여 정의하고 있지만, 하기와 같은 우선순위로 접근하면 이해가 쉽다.
슬롯 결정에 대한 우선순위
1. 우선: RRC 설정
A. TDD-UL-DL-ConfigCommon(D1)
B. TDD-UL-DL-ConfigDedicated(D2)
2. 차선: PDCCH DCI 기반
대규칙
1. (D1과 D2에 의해) 다운링크로 설정된 구간은 데이터를 수신할 수 있다.
2. (D1과 D2에 의해) 업링크로 설정된 구간은 데이터를 송신할 수 있다.
3. (D1과 D2에 의해) 플렉서블(flexible)로 설정된 구간 중에서 다른 심볼로 명시되지 않은 구간에서는 PDCCH DCI format2_0에 의해서는 슬롯 설정을 하지 않는다.
3-1. 수신(reception) DCI(DCI format 1_0/1_1)에 의해 PDSCH 및 CSI-RS 수신이 가능하다.
3-2. 발신(transmission) DCI(DCI format 0_0/0_1/2_2/2_3)에 의해 PUSCH, PUCCH, PRACH, SRS 송신이 가능하다.
충돌 시 동작
-RRC에 의해 수신 설정된 구간에서 DCI에 의해 송신 설정이 되지 않으면(충돌X), 원래대로 수신한다.
> 단, DCI에 의해 송신 설정이 감지되면 수신도 하지 않는다.
-RRC에 의해 송신 설정된 구간에서 DCI에 의해 수신 설정이 감지되면,
> 해당 PDCCH의 CORESET 마지막 심볼부터 PUSCH 준비시간 Tproc,2 동안은 송신을 진행한다.
> 그 이후에는 송신을 취소한다.
- DCI format 1_1에 의해 수신(PDSCH) 설정된 연속된 슬롯 구간에서 D1 및 D2가 한 슬롯 혹은 슬롯 내의 한 심볼이라도 UL로 지시하면, 그 슬롯에서는 수신할 수 없다.
- DCI format 0_1에 의해 송신(PUSCH) 설정된 연속된 슬롯 구간에서 D1 및 D2가 한 슬롯 혹은 슬롯 내의 한 심볼이라도 DL로 지시하면, 그 슬롯에서는 송신할 수 없다.
기타 조건
- D1과 D2에 의해 Flexible로 설정된 구간은, 상위 레이어에서의 전용 파라미터(dedicated higher layer parameters)에 의해 영향 받지 않는다.(송신, 수신 둘 다 설정 불가능)
TDD Slot Configuration - Semi-Static Signalling using RRC (in Detail)
For each slot configuration provided bytdd-UL-DL-ConfigDedicated, a reference SCS configuration is the reference SCS configuration provided bytdd-UL-DL-ConfigurationCommon.
A slot configuration period and a number of downlink symbols, uplink symbols, and flexible symbols in each slot of the slot configuration period are determined fromtdd-UL-DL-ConfigurationCommonandtdd-UL-DL-ConfigurationDedicatedand are common to each configured BWP.
A UE considers symbols in a slot indicated as downlink bytdd-UL-DL-ConfigurationCommon, ortdd-UL-DL-ConfigurationDedicatedto be available for receptions and considers symbols in a slot indicated as uplink bytdd-UL-DL-ConfigurationCommon, or bytdd-UL-DL-ConfigurationDedicatedto be available for transmissions.
For a set of symbols of a slot that are indicated to a UE as uplink bytdd-UL-DL-ConfigurationCommon, ortdd-UL-DL-ConfigurationDedicated, the UE does not receive PDCCH, PDSCH, or CSI-RS in the set of symbols of the slot.
For a set of symbols of a slot that are indicated to a UE as downlink bytdd-UL-DL-ConfigurationCommon, ortdd-UL-DL-ConfigurationDedicated, the UE does not transmit PUSCH, PUCCH, PRACH, or SRS in the set of symbols of the slot.

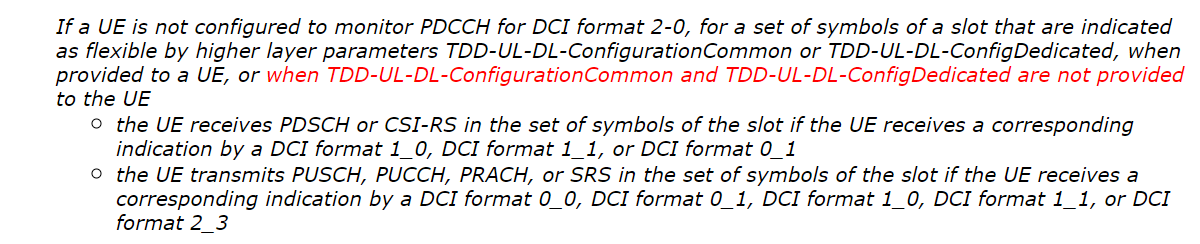

If a UE is not configured to monitor PDCCH for DCI format 2_0, for a set of symbols of a slot that are indicated as flexible bytdd-UL-DL-ConfigurationCommonortdd-UL-DL-ConfigurationDedicated, or whentdd-UL-DL-ConfigurationCommonandtdd-UL-DL-ConfigurationDedicatedare not provided to the UE
- the UE receives PDSCH or CSI-RS in the set of symbols of the slot if the UE receives a corresponding indication by a DCI format 1_0, DCI format 1_1, or DCI format 0_1
- the UE transmits PUSCH, PUCCH, PRACH, or SRS in the set of symbols of the slot if the UE receives a corresponding indication by a DCI format 0_0, DCI format 0_1, DCI format 1_0, DCI format 1_1, or DCI format 2_3
If a UE is scheduled by a DCI format 1_1 to receive PDSCH over multiple slots, and iftdd-UL-DL-ConfigurationCommon, ortdd-UL-DL-ConfigurationDedicated, indicate that, for a slot from the multiple slots, at least one symbol from a set of symbols where the UE is scheduled PDSCH reception in the slot is an uplink symbol, the UE does not receive the PDSCH in the slot.
If a UE is scheduled by a DCI format 0_1 to transmit PUSCH over multiple slots, and iftdd-UL-DL-ConfigurationCommon, ortdd-UL-DL-ConfigurationDedicated, indicates that, for a slot from the multiple slots, at least one symbol from a set of symbols where the UE is scheduled PUSCH transmission in the slot is a downlink symbol, the UE does not transmit the PUSCH in the slot.
tdd UL/DL Common Configuration (tdd-UL-DL-configurationCommon)
TDD 모드에서, 송신 및 수신의 시기를 명확히 정의해야 한다. LTE TDD에서는, radio frame에서 UL 및 DL 할당을 위한 7가지의 기설정된 패턴을 정의했다. 5G/NR에서는, 기결정된 패턴이 없다. 대신, 하기에 예시된 몇 가지 파라미터들을 이용하여 유연하게 패턴을 정의할 수 있다.
TS 38.331
dl-UL-TransmissionPeriodicity: Periodicity of the DL-UL pattern.Ifdl-UL-TransmissionPeriodicity-v1530 is conifgured, dl-UL-TransmissionPeriodicity is ignored.
nrofDownlinkSlots: Number of consecutive full DL slots at the beginning of each DL-UL pattern
nrofDownlinkSymbols: Number of consecutive DL symbols in the beginning of the slot following the last full DL slot
nrofUplinkSlots : Number of consecutive full UL slots at the end of each DL-UL pattern
nrofUplinkSymbols: Number of consecutive UL symbols in the end of the slot preceding the first full UL slot
만약 TDD-UL-DL-ConfigCommon이 구성되지 않는다면?
38.213의 11.1에 정의된 바와 같이, UE는 DCI에 의해 각각의 슬롯이 업링크인지 다운링크인지 및 각 슬롯 내의 심볼 할당을 결정한다.
(기능적으로, NR의 BSR은 LTE의 BSR과 동일하다. 차이점은 MAC CE의 구조 및 Buffer Size Bit field의 길이이다. NR의 BSR bit field가 LTE BSR보다 길다. 또 다른 차이점은, NR BSR은 LCG에 대한 명시적 비트 필드를 갖는 반면 LTE BSR은 LCG를 암시적으로 지정한다는 것이다.)
BSR은, UE buffer에 얼마나 많은 데이터가 있는지에 대한 정보를 전송하는 UE에서 네트워크로의 일종의 MAC CE(MAC Control Element)이다. 즉, UE에서 네트워크(gNodeB)에게 "전송할 것이 있는데 이 데이터를 보낼 수 있도록 Grant를 주겠습니까?"라는 일종의 MAC 계층 메시지이다. BSR을 수신한 네트워크는 리소스를 사용할 수 있는 경우 최소한의 UL Grant(PUSCH용 리소스)를 할당한다. 이 메커니즘을 통해 네트워크는 하기의 논리에 기초하여 UL 리소스를 최적화할 수 있다.
Allocate UL resources (UL Grant) only when UE has something to transmit
Avoid allocating too much UL resources (more than what UE needs) which lead to waste of resources.
TS 38.321-5.4.5에 따르면, 버퍼 상태 보고(BSR) 절차는 서빙 gNB에 MAC 엔티티의 UL 데이터 볼륨에 대한 정보를 제공하는데 사용된다.
